Informazioni di Base.
Descrizione del Prodotto

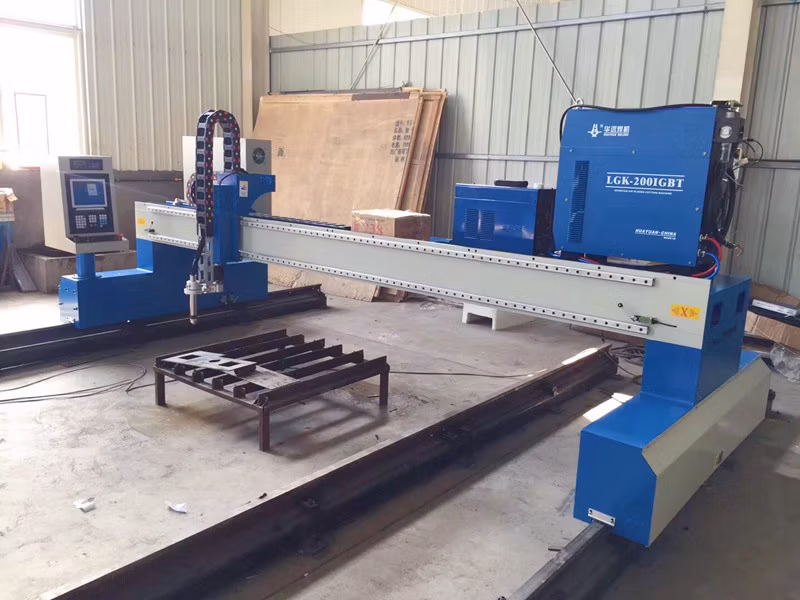

CA-2060/2560 Gantry Tagliatrice al plasma controllo dell'altezza della torcia per Plasma CNC
| Modello | CA-2060 |
| Larghezza traversa | 2500 mm (può essere allargato in base alle esigenze dell'utente) |
| Lunghezza guida longitudinale | 8000mm (allungabile in base alle esigenze dell'utente) |
| Larghezza di taglio effettiva (asse X) | 2000 mm |
| Lunghezza di taglio effettiva (asse Y) | 6000 mm(la rotaia può essere allungata in base alle esigenze dell'utente) |
| Modalità di taglio | Plasma&fiamma |
| Modalità Drive | Doppio lato |
| Metodo di guida | Pignone e cremagliera per assi X e Y |
| Spessore di taglio della fiamma | 6-200 mm |
| Spessore di taglio al plasma | 0.3--25mm ( dipende dalla capacità della fonte di alimentazione al plasma) |
| Alimentazione di rete | 60 A/100 A/120 A/200 A. |
| Velocità di marcia | 20000 mm/min |
| Velocità di taglio | 0-12000mm/min |
| Precisione di posizionamento | 0,01 mm |
| Ripetibilità | +-0,05 mm |
| Alimentazione | 380 V 50 Hz |
| Capacità di alimentazione | 25 KW a seconda della diversa fonte di alimentazione |
| Gas di taglio | Acetilene, propano, ossigeno |
| Gas plasma | Aria compressa,ossigeno,N2 |
1. Il corpo della macchina
Si tratta di una struttura di tipo gantry. Le travi trasversali trattate con ricottura completa per eliminare le sollecitazioni, quindi hanno buona rigidità e resistenza elevata senza deformazione permanente.
2. Le guide verticali
La guida verticale adotta rotaie pesanti. La superficie ha un'elevata precisione dopo la rettifica . La lunghezza della rotaia può essere aumentata e ridotta in base alle esigenze degli utenti;rotaie con rotaia da 38 Kg / m lavorate dalla superficie superiore e dal lato dopo la rettifica con elevata rettilineità e parallelismo; le fondamenta utilizzano generalmente una struttura in calcestruzzo ( disponibile anche in acciaio )
3. Il supporto della torcia di taglio
Il supporto della torcia da taglio adotta il design anticollisione per garantire che le torce da taglio non vengano danneggiate in produzione.
4. Le guide orizzontali
La guida orizzontale adotta una guida rettilinea con elevata precisione e scorrimento regolare.
5. Il sistema azionato
Il dispositivo azionato adotta il motore e il driver Stepper (Giappone Panasonic Servo Motor opzionale) che ha un'elevata precisione di funzionamento.
6. Regolatore del regolatore automatico dell'altezza
La macchina ha molte funzioni quali la posizione automatica, la perforazione automatica e il dispositivo automatico di regolazione dell'altezza della capacità. La macchina per il taglio al plasma è dotata di un dispositivo di regolazione dell'altezza della tensione ad arco importato negli Stati Uniti.
7. Software di programmazione e nidificazione
Software di Nesting CAD/CAM FastCAM ProNest
8. Sistema CNC
Sistema di controllo Starf
9. Il calibro dei cingoli
La macchina con un'altezza inferiore a 4 m adotta un'unità a comando singolo, la macchina con un'altezza superiore a 4 m adotta un'unità a doppio lato per garantire la precisione e la fluidità delle alte velocità.
11. Sorgente di plasma
LGK60A/100A/120A/160A/200A(IPERTHERM USA OPZIONALE)
D1: Come scegliere una macchina adatta?
È possibile indicare il materiale del pezzo da lavorare, le dimensioni e la richiesta di funzionamento della macchina.
Possiamo consigliare la macchina più adatta in base alla nostra esperienza.
D2: È la prima volta che acquisto la macchina, è facile da usare?
Possiamo fornire il manuale d'uso o il video per guidarlo. Se è difficile per voi imparare, possiamo anche aiutarvi con "Team
viewer"online, con telefono o Skype spiegare.
D3: È possibile personalizzare la macchina per me?
Sì, forniamo una soluzione personalizzata, ma considerando il costo, consigliamo prima la configurazione standard.
D4: Qual è la garanzia? In caso di guasto della macchina?
La macchina ha 3 anni di garanzia, le parti guastate saranno sostituite gratuitamente se la macchina è in "funzionamento normale".
D5: Come circa i documenti dopo la spedizione?
Invieremo tutti i documenti via etere dopo la spedizione. Inclusi distinta di imballaggio, fattura commerciale, B/L e altri elementi
richiesto dai clienti.
D6: Tempi di consegna?
Per le macchine standard, il tempo di lavoro sarebbe di 7-10 giorni; per le macchine non standard, sarebbe di 30 giorni lavorativi.
D7: Come si fa il pagamento?
Normalmente accettiamo T/ o LC, se volete altri termini, ci dicono in anticipo.
D8: Mi ha organizzato la spedizione?
Per il prezzo FOB o CIF, organizzeremo la spedizione per voi, per il prezzo EXW, si dovrebbe organizzare la spedizione da soli.
D9: Come si fa l'imballaggio?
Fase 1: Pellicola di rivestimento impermeabile con protezione in schiuma in ogni angolo.
Step2: Pacchetto scatola in legno resistente al mare con cinghia in acciaio.
Fase 3: Risparmiare il più possibile spazio per il caricamento dei contenitori.
